Kriostat do badań układów elektronicznych
Urządzenie zostało zaprojektowane z myślą o badaniach układów elektronicznych, gdzie kluczowe znaczenie mają zarówno warunki temperaturowe, jak i najwyższa jakość danych pomiarowych. Kriostat, wyposażony w głowicę kriogeniczną typu Pulse Tube umożliwia prowadzenie pomiarów w szerokim zakresie temperatur od 7 K do 500 K.

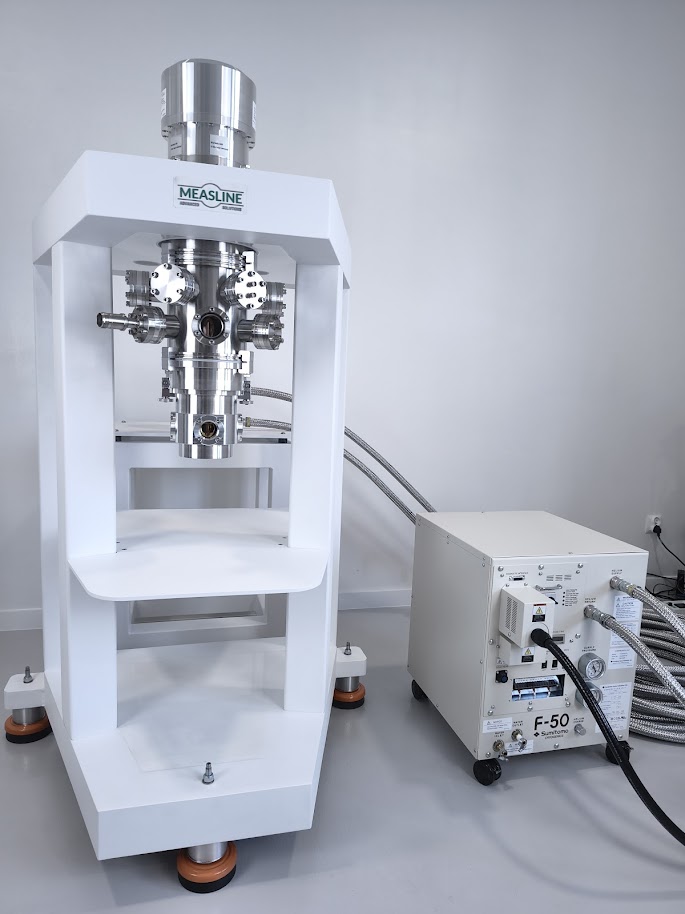

Pomiary układów elektronicznych wymagają nie tylko wysokiej precyzji, ale również wyjątkowej stabilności układu pomiarowego. Z tego względu kriostat został osadzony na masywnym antywibracyjnym stelażu wykonanym ze stali nierdzewnej oraz z materiałów kompozytowych, co skutecznie minimalizuje drgania i wpływ czynników zewnętrznych.
Prezentowane rozwiązanie zapewnia powtarzalność wyników oraz umożliwia prowadzenie zaawansowanych badań w kontrolowanych warunkach, spełniających wymagania nowoczesnej elektroniki i fizyki materiałowej.
Najważniejsze cechy urządzenia:
- Zakres temperaturowy kriostatu: <7K do 500K
- Głowica typu Pulse Tube z zaworem helowym
- Drgania głowicy nie większe niż 3 μm dla częstotliwości 1,3 Hz mierzone w dowolnym kierunku. Istnieje możliwość rozbudowy układu o dodatkowe systemu tłumienia drgań
- Pomiar temperatury prowadzony na uchwycie próbki oraz na głowicy kriogenicznej w zakresie od 1,4 – 500K
- Temperatura regulowana za pomocą termoregulatora dostosowanego do zakresu, typu i liczby czujników

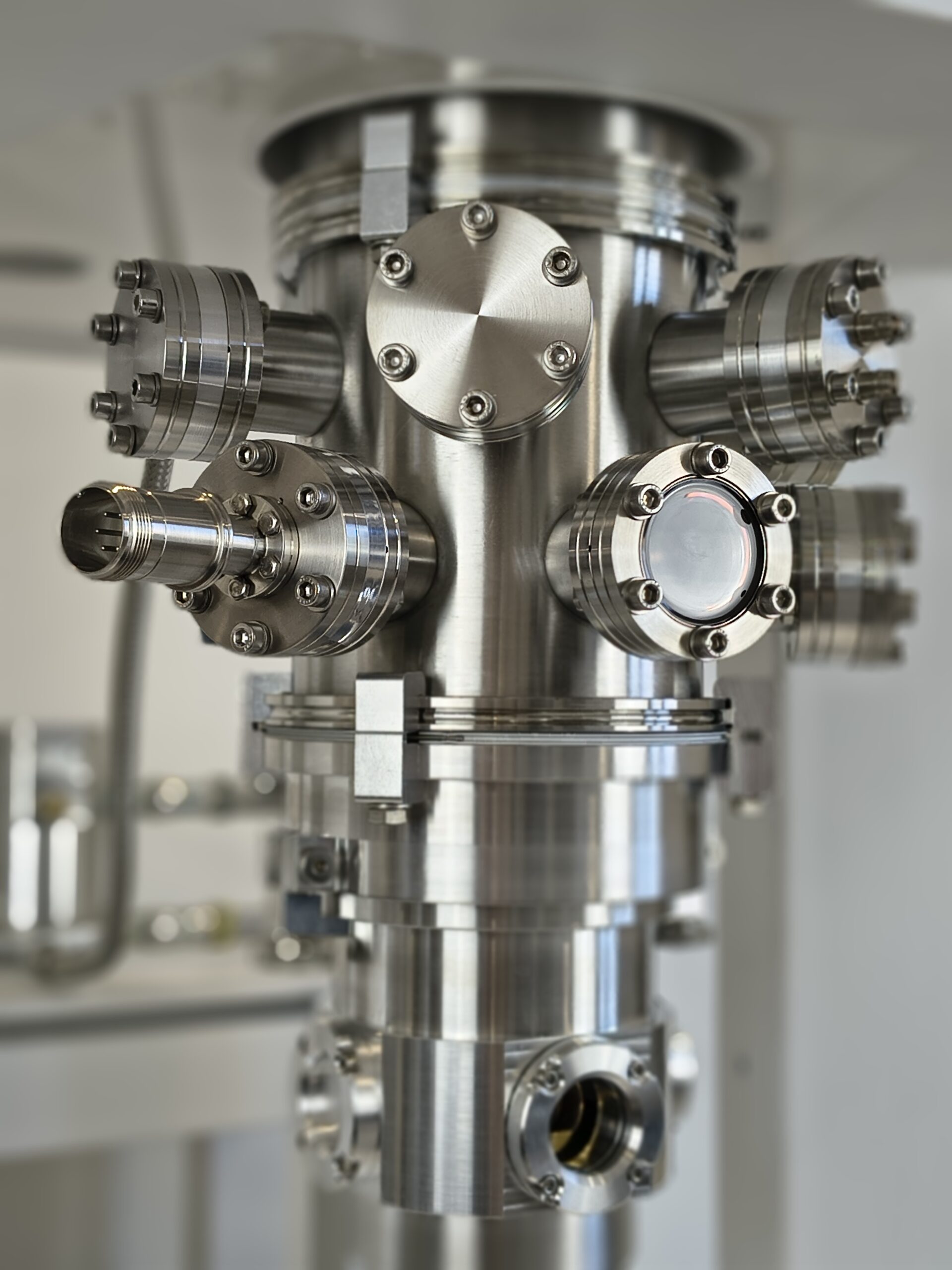

- Komora próżniowa wyposażona w liczne porty m.in. port dostosowany do głowicy typu Pulse Tube, porty do zamocowania osłony próżniowej, porty do elektrycznych przejść próżniowych, port do zaworu bramowego
- Osłona próżniowa wyposażona w porty do zamocowania kwarcowych okien próżniowych
- Pomiar ciśnienia za pomocą głowic próżniowych umożliwiających pomiar w zakresie od ciśnienia atmosferycznego do ciśnienia 10⁻⁹ lub niższego.
- Komora posiada zabezpieczenie w postaci zaworu bezpieczeństwa otwierającego się przy przekroczeniu ciśnienia atmosferycznego, zapobiegającego powstaniu nadmiernego ciśnienia w komorze próżniowej.

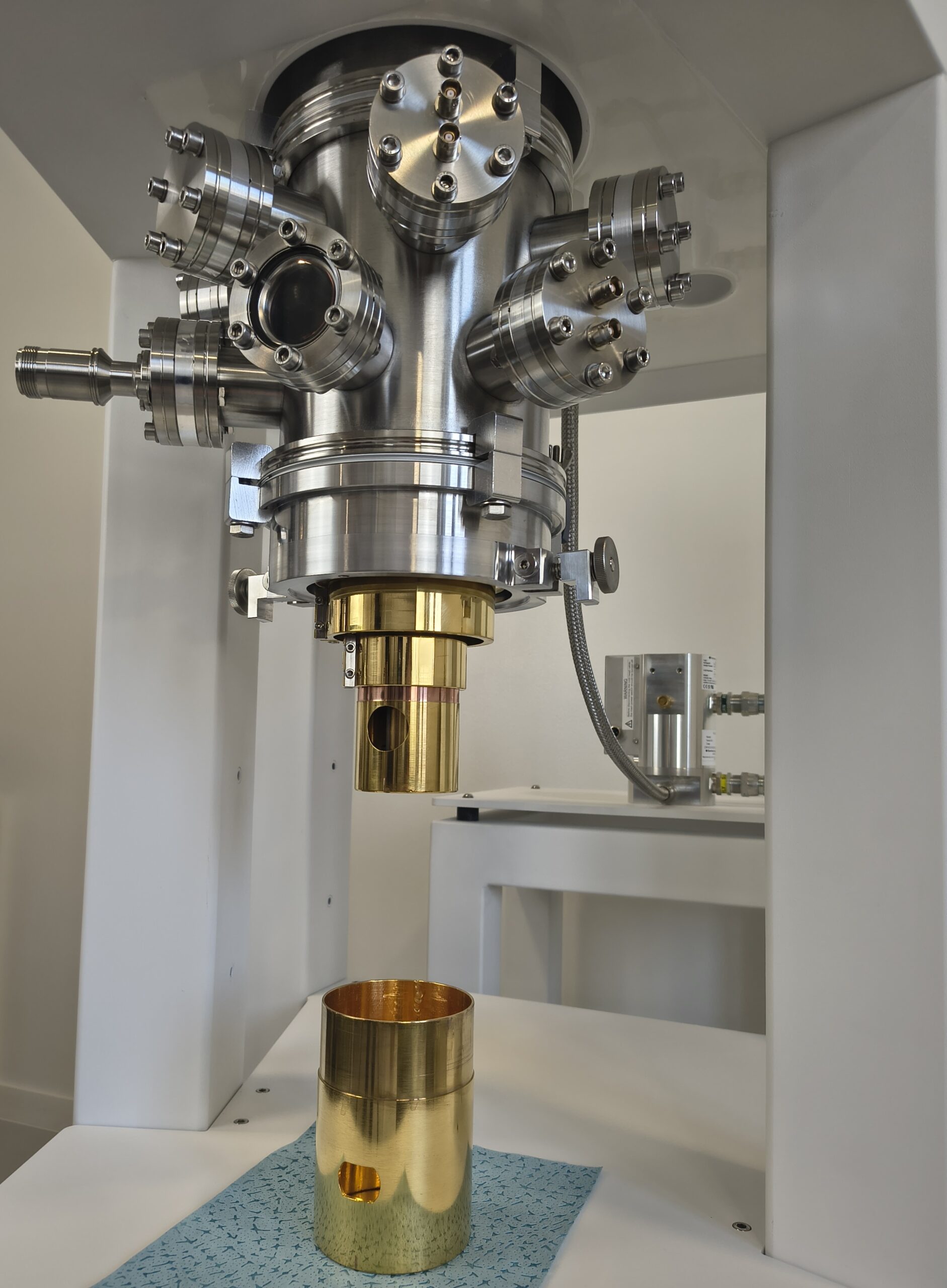

- Urządzenie wyposażone w układ dwóch ekranów termicznych skorelowanych z oknami optycznymi osłony próżniowej
- Antywibracyjny stelaż wyposażony w koła, blokowane do stabilnej antywibracyjnej pozycji roboczej
- Stelaż wyposażony w blaty robocze
Specyfikacja:
| Zakres temperaturowy kriostatu | <7 K do 500 K |
| Głowica kriogeniczna | typu Pulse Tube z zaworem helowym odseparowanym mechaniczne od głowicy kriogenicznej |
| Drgania głowicy | nie większe niż 2,5 um (dla częstotliowości 1.3Hz) mierzone w dowolnym kierunku |
| Pomiar temperatury |
na uchwycie próbki oraz na głowicy kriogenicznej w zakresie od 1,4 – 500K. |
| Czułość czujników temperatury | nie mniejsza niż 1,5 mV/K w pełnym zakresie pomiarowym. |
| Regulacja temperatury |
za pomocą termoregulatora rozdzielczość pomiaru nie mniejsza niż 20 μV, dokładność sterowania nie mniejsza niż 320 μV stabilność nie mniejsza niż 40 μV. |
| Wyposażenie komory próżniowej |
port do montażu głowicy kriogenicznej porty do montażu osłony próżniowej port do podłączenia zaworu bramowego porty do elektrycznych przejść próżniowych |
| Osłona próżniowa |
wyposażona w 4 porty póżniowe do zamocowanie kwarcowych okien próżniowych ciężar pojedynczej osłony nie przekracza 2 kg. |
| Pomiar próżni | za pomocą głowicy lub głowic próżniowych. W zakresie od ciśnienia atmosferycznego do ciśnienia 10⁻⁹ mbar lub niższego |
| Szczelność układu próżniowego | dopuszczalny naciek < 10-9 mbar*l/s mierzony w teście helowym |
| Pozycja uchwytu próbki | w zakresie od 80 cm do 120 cm mierząc od podłogi |
| Chłodzenie układu |
chłodnica pracująca w obiegu zamkniętym przepływ co najmniej 7 l/min wody o stałej temperaturze 25 °C |
| Wymiary układu bez urządzeń peryferyjnych | nie przekracza wymiarów 200x90x90 cm (wysokość x szerokość x głębokość) |
